• 製品スペックは400箇所程度の遠隔監視を想定し、構成しております。
  • 規模、環境により製品のスペックが異なる場合がございます。

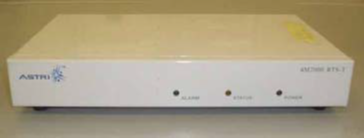

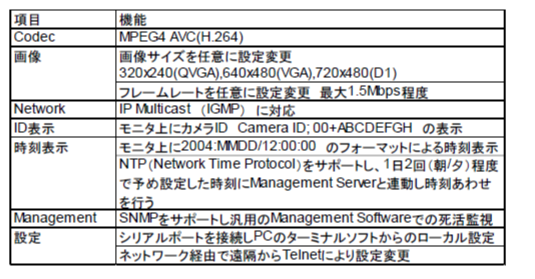

A)-1. Video Encoder

  • Cameraからのビデオ信号をMPEG4 AVC(H.264)に変換し、ネットワーク送信するためのEncoderMPEG4 AVC(H.264)
  • D1(720×480) 30f/sIP Multicast対応

※お客様の用途に合わせたカスタマイズもご相談に応じます。
※写真は開発中のものになりますので下記スペックとサイズが異なります。

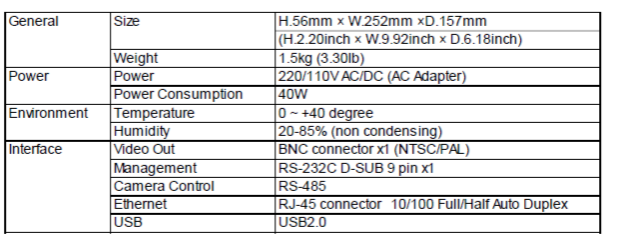

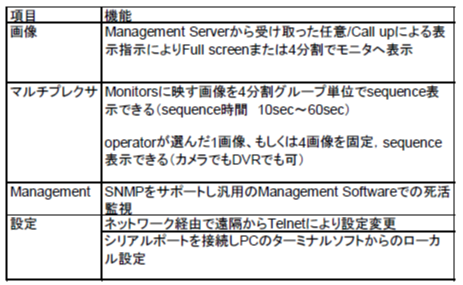

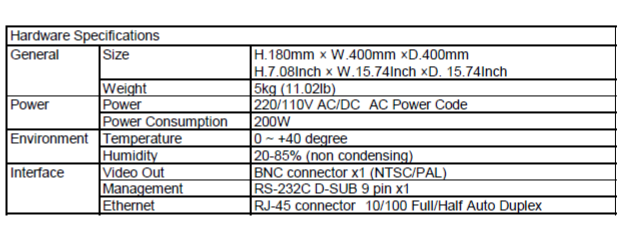

A)-2. Set Top Box

  • System Controllerによって指定されたカメラのmulticast addressを受信し、ビデオ信号にデコードします
  • デコードしたビデオ信号を画面分割器により、4画面分を1画面に統合してモニタへ出力します（4分割のグループをprogramしsequence表示が可能）
  • MPEG4 AVC(H.264)D1(720×480) 30f/sIP Multicast対応マルチプレクサ内蔵


※お客様の用途に合わせたカスタマイズもご相談に応じます。
※写真は開発中のものになりますので下記スペックとサイズが異なります。

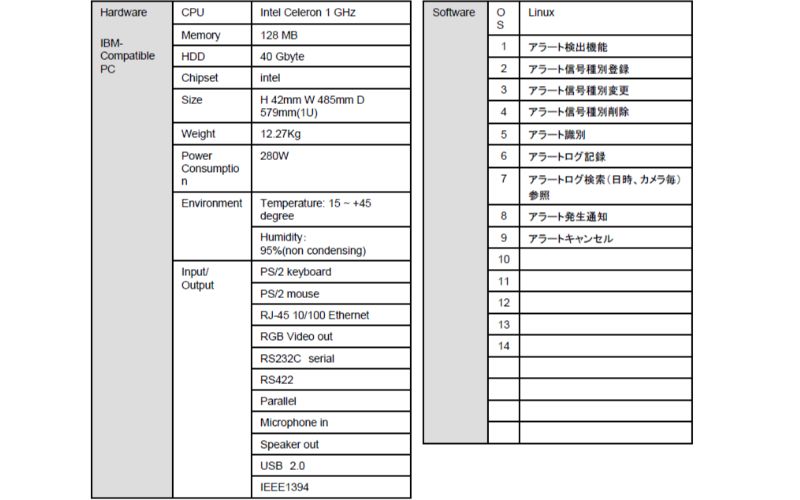

A)-3. Alarm Server

機能概要：
sequencerからのalert発生通知をネットワーク経由で検出しTCP/IP経由でalertの発生を通知する

  • Alarmの発生により自動Call-UP
  • operatorがCall-Up機能を解除できる（alarmの解除は発生源側で行う）
  • Trigger（Camera ID）を順次CCFおよびA-CCFのCCTVcontrollerに送信
  • Alarmが端末側で解除されるまでALMを保持する市販のSCADA Softwareとの連動も可能

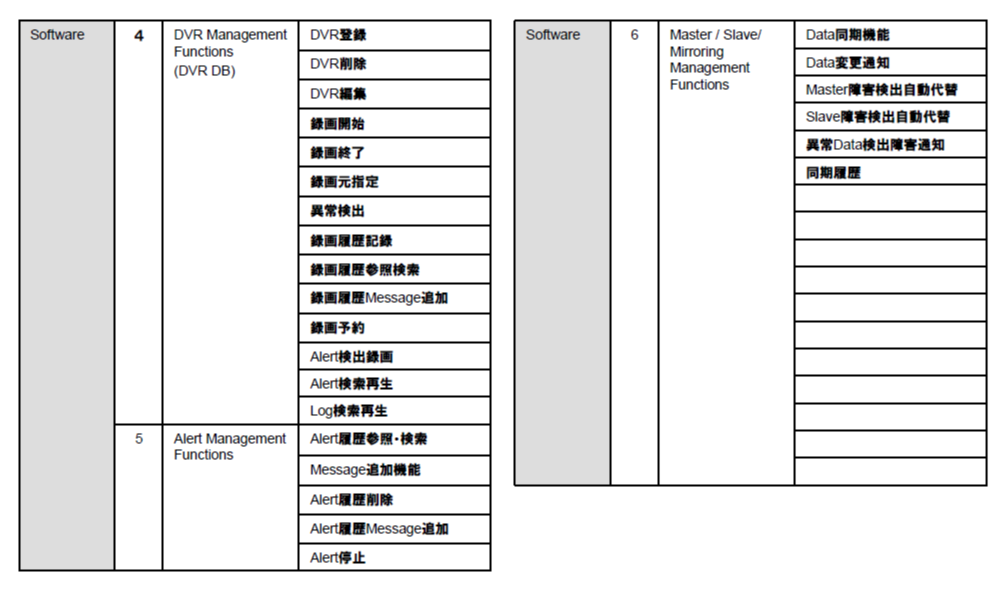

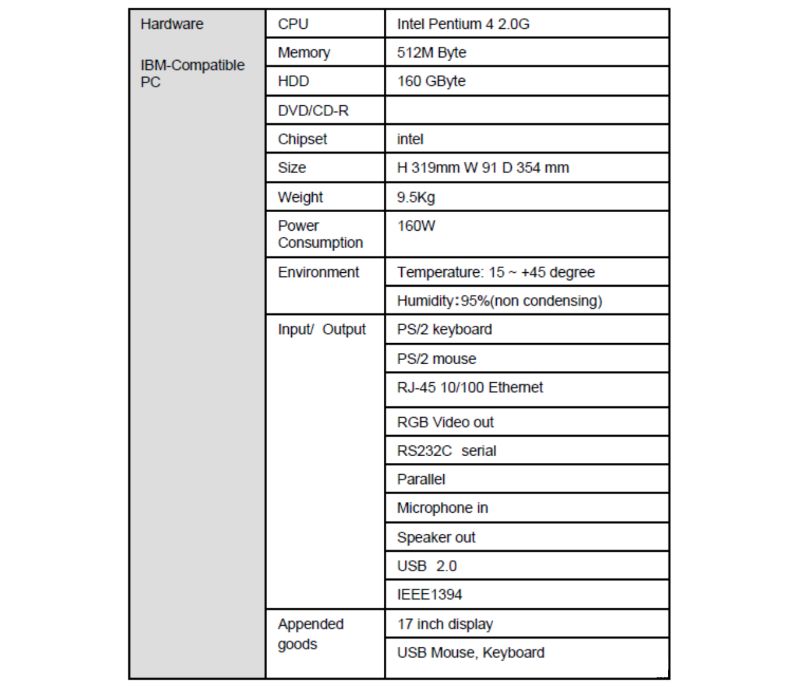

A)-4. System Controller #1

Outline Of Functions：Management Serverに蓄積された情報を表示し、Management Serverに対して各種の指示をするUser Interface

  • 各Video ServerをClientとして登録、それぞれの情報を保存しアイコン表示
  • CameraはOn Screen camera ID Listによりコントロール
  • Camera ID; 00+ABCDEFGH
  • DVRにアクセスし、DVR Functionをコントロール
  • 録画するcamera IDを選択できる
  • Call Up AlarmをALM Detectorから受信して該当する画像を表示する指示をSet Top Boxに送る
  • 指定したSet Top BoxがBusyの場合は次のSTBに転送する。Resetを行うまですべての処理を保持
  • Management PCよりdeviceを呼び出し、設定・管理が可能
  • Management PCはBuzzerと映像により、systemの状態を監視可能
  • User-friendlyで機能的

A)-4. System Controller #2

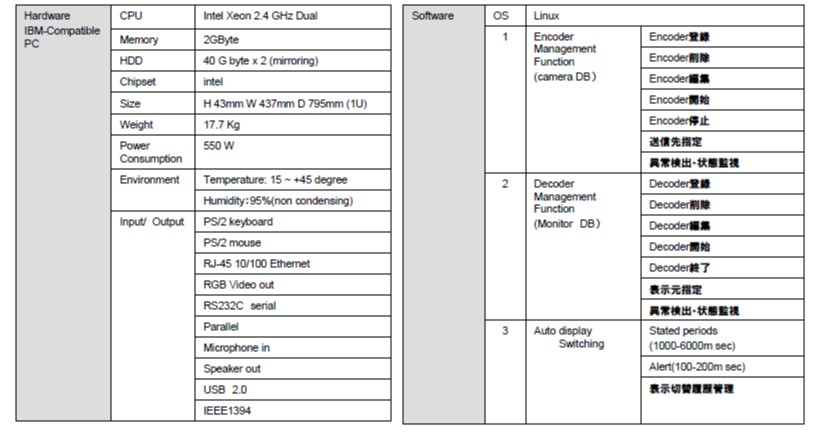

A)-5. Management Server #1

機能概要：Encoder、Decoder、DVR、Alert Serverの各機能を統合管理するServer

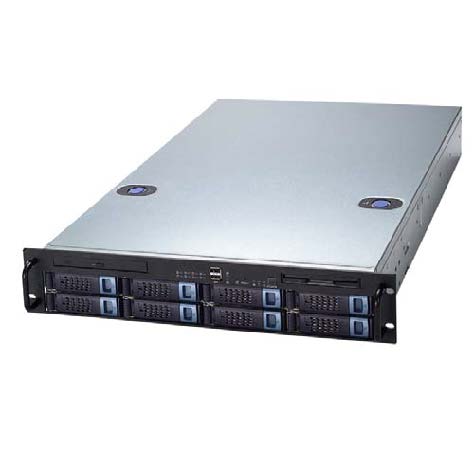

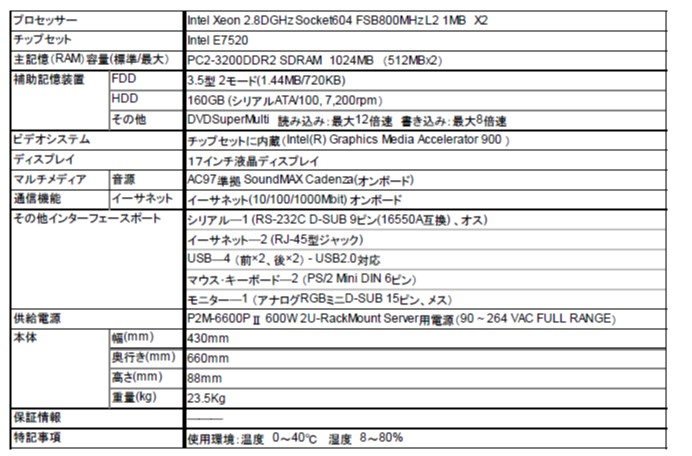

A)-6. DVR Server

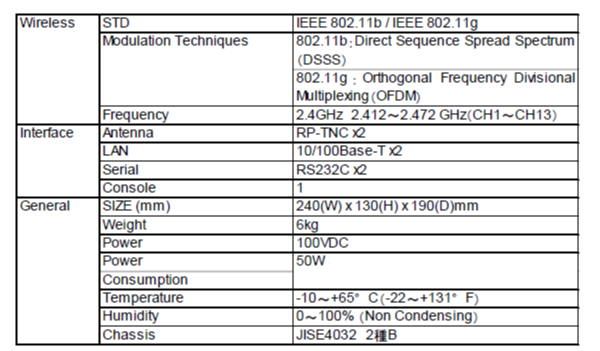

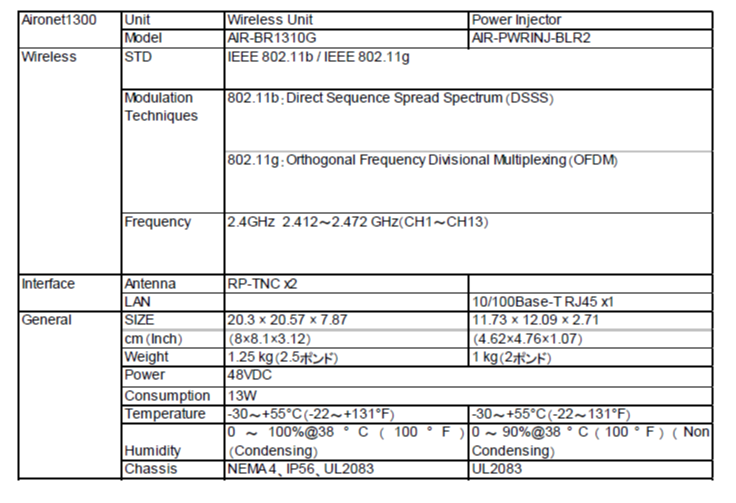

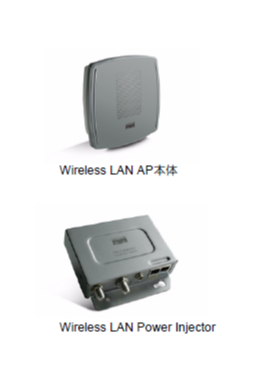

B)-1 . Wireless Access Point Specifications

車両搭載されたMobile Access Routeに対して、IEEE802.11g Wireless LAN方式でデータを送受信させるためのAccess Point

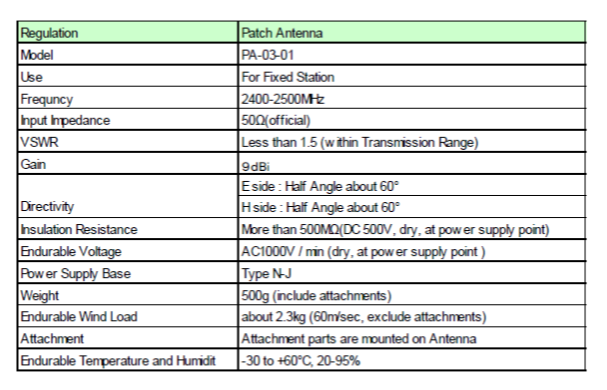

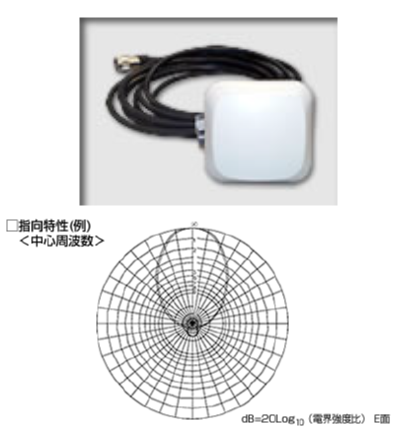

B)-2. Antenna For Wireless LAN AP

  • 9dBiの高利得で小型屋外設置用指向性アンテナ
  • APのダイバーシティにより進行前後方向へ2本使
  • 用利用環境により、アンテナは変更させていただきます。

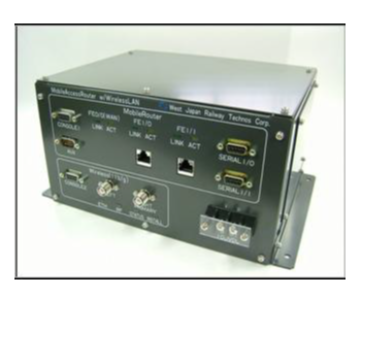

B)-3. Mobile Access Router

  • 車両搭載し、移動が発生するMobile IPを使用した環境下で、Home Network以外の外部networkに移動しても、自身のIP Address(Home Address)を変えずにNetworkに接続可能とする専用Mobile Access Router
  • 設置する環境によりカスタマイズなどが可能です

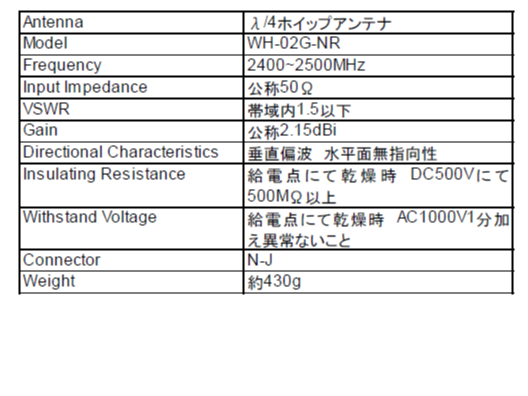

B)-4. Mobile Access Router用アンテナ

  • 車両用に設計した無指向性Wireless LAN Antenna
  • 実際は利用環境にあったものを選定させていただきます

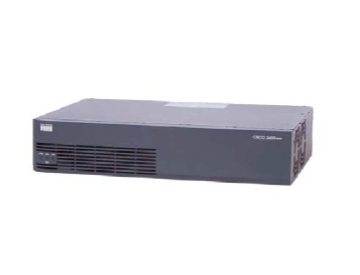

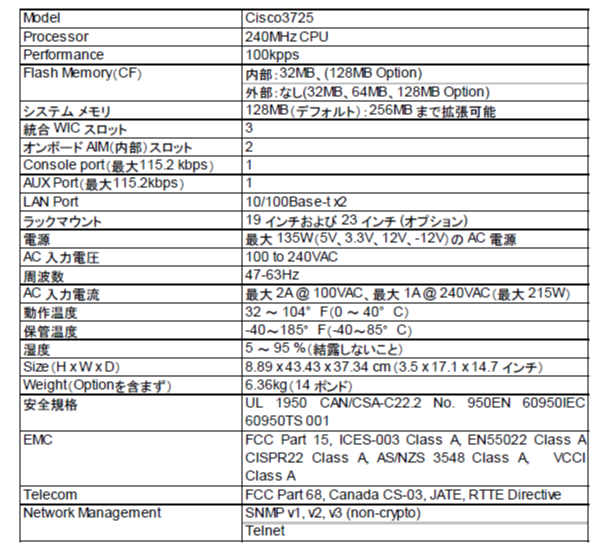

B)-5. Home Agent

  • Foreign Agentと連動し、移動するMobile Access RouterがどのNetwork上に存在するかを常に監視するためのAgent
  • ネットワーク規模により機種、グレード等をあわせてご提案させていただきます

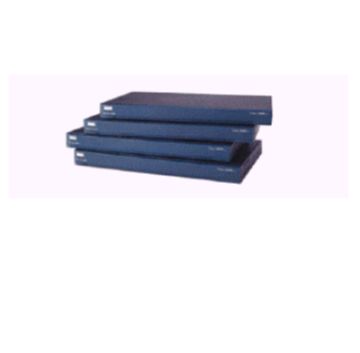

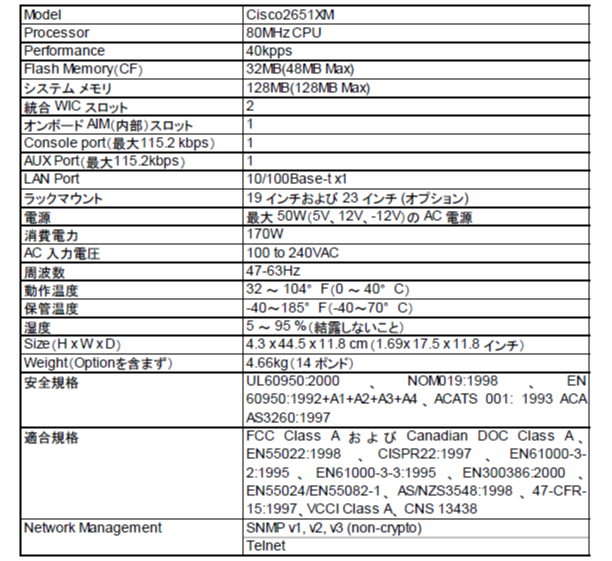

B)-6. Foreign Agent

Home Agentと連動し、Home Agentから転送されてくるdataを、配下のMobile Access Routerに自動転送するAgent。ネットワーク規模により複数台数必要
になります

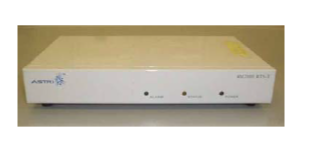

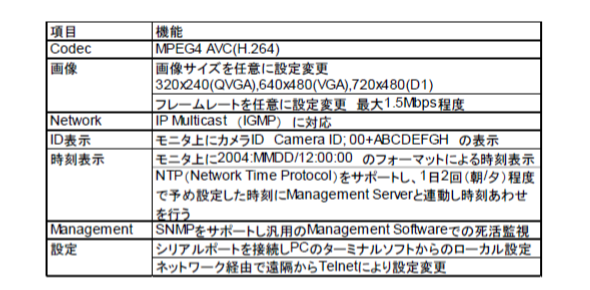

B)-7. Video Encoder

  • Cameraからのビデオ信号をMPEG4 AVC(H.264)に変換しネットワーク送信するためのEncoder
  • MPEG4 AVC(H.264)D1(720×480) 30f/sIP Multicast対応

※お客様の用途に合わせたカスタマイズもご相談に応じます。
※写真は開発中のものになりますので左スペックとサイズが異なります。

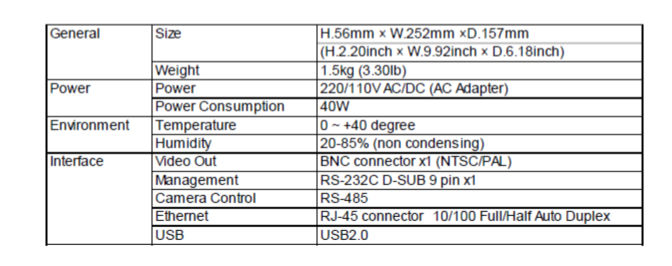

B)-8. Video Encoder

  • EncoderからのMPEG4 AVC(H.264)映像をネットワーク経由で受信し、ビデオ信号に変換するためのDecoder
  • MPEG4 AVC(H.264)D1(720×480) 30f/sIP Multicast対応

※お客様の用途に合わせたカスタマイズもご相談に応じます。
※写真は開発中のものになりますので左スペックとサイズが異なります。

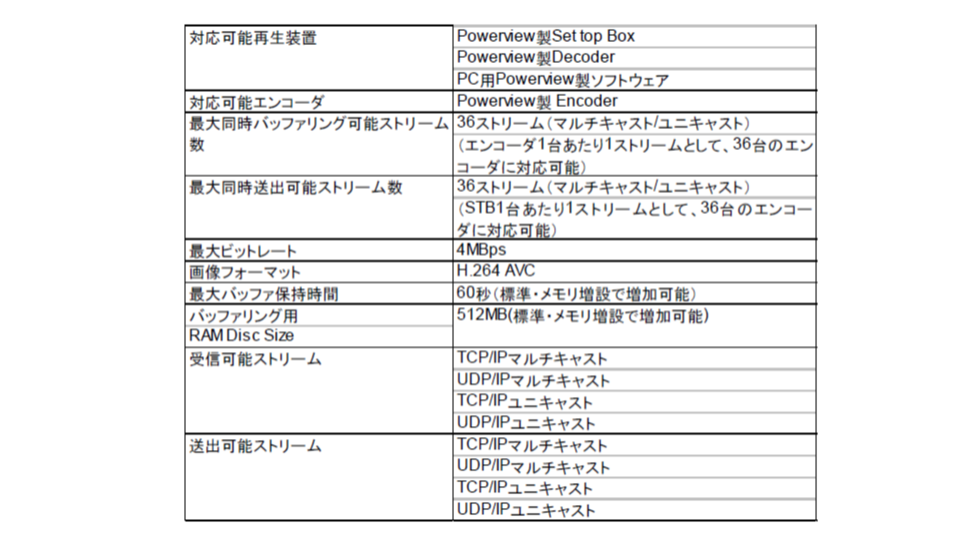

B)-9. Buffering Server

映像データを一定量一時的に保存して、データを順次配信。データの蓄積によって、映像の再生クオリティを保持するための映像Server
